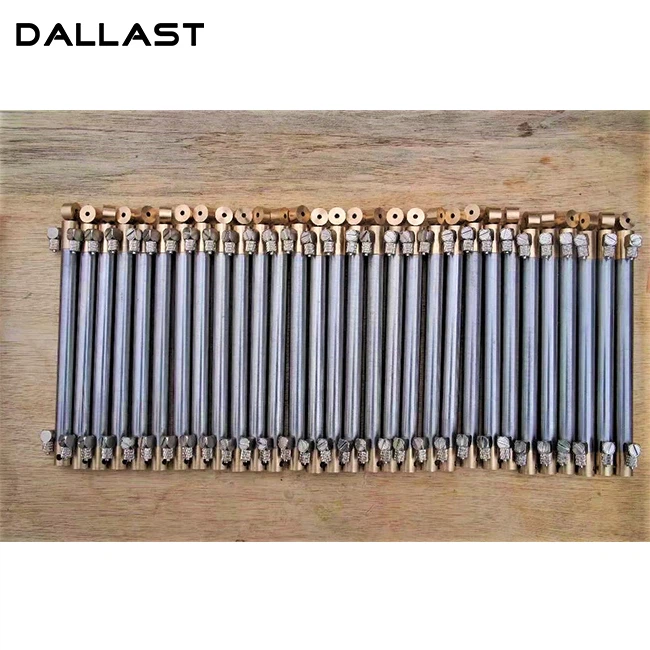

Kleine hydraulische cilinder

Cilindervat
De belangrijkste functie van het cilinderlichaam is om de cilinderdruk te beheersen. De cilindercilinder is meestal gemaakt van gepolijste buizen. Gepolijste buizen worden geproduceerd van geschikt om te honen staal koudgetrokken naadloze buizen (CDS-buizen) of getrokken over mandrel (DOM) buizen. Gepolijste buizen zijn klaar voor gebruik voor hydraulische cilinders zonder verdere ID-verwerking. De oppervlakteafwerking van de cilindercilinder is doorgaans 4 tot 16 microinch. Honingproces en Skiving & Roller polijstproces (SRB) zijn de twee belangrijkste soorten processen voor het vervaardigen van cilinderbuizen. De zuiger beweegt heen en weer in de cilinder. De cilindercilinder heeft kenmerken van een glad binnenoppervlak, hoge precisietolerantie, duurzaam in gebruik, enz.

Cilinderbasis of -kap
De hoofdfunctie van de dop is om de drukkamer aan één kant te omsluiten. De dop is verbonden met het lichaam door middel van lassen, schroefdraad, bouten of trekstangen. Doppen fungeren ook als cilinderbevestigingscomponenten [dopflens, dopdraaipunt, dopklem]. Kapseizen wordt bepaald op basis van de buigspanning. Een statische afdichting / o-ring wordt gebruikt tussen dop en cilinder (behalve gelaste constructie).

Cilinderkop
De hoofdfunctie van de kop is om de drukkamer vanaf het andere uiteinde af te sluiten. De kop bevat een geïntegreerde stangafdichtingsopstelling of de optie om een ​​afdichtingsklier te accepteren. De kop is verbonden met het lichaam door middel van schroefdraad, bouten of trekstangen. Een statische afdichting / o-ring wordt gebruikt tussen de kop en de cilinder.

Zuiger
De belangrijkste functie van de zuiger is het scheiden van de drukzones in de cilinder. De zuiger is bewerkt met groeven om elastomeer of metalen afdichtingen en lagerelementen te passen. Deze afdichtingen kunnen enkelwerkend of dubbelwerkend zijn. Het drukverschil tussen de twee zijden van de zuiger zorgt ervoor dat de cilinder uitschuift en intrekt. De zuiger is aan de zuigerstang bevestigd door middel van draden, bouten of moeren om de lineaire beweging over te brengen.

Zuigerstang
De zuigerstang is doorgaans een hard verchroomd stuk koudgewalst staal dat aan de zuiger is bevestigd en zich uitstrekt van de cilinder door de stangkop. In dubbele stangkopcilinders heeft de actuator een stang die zich uitstrekt van beide zijden van de zuiger en uit beide uiteinden van de cilinder. De zuigerstang verbindt de hydraulische actuator met het machineonderdeel dat het werk doet. Deze verbinding kan de vorm hebben van een machineschroefdraad of een bevestigingsbevestiging. De zuigerstang is sterk geslepen en gepolijst om een ​​betrouwbare afdichting te bieden en lekkage te voorkomen.

Afdichtingsklier
De cilinderkop is voorzien van afdichtingen om te voorkomen dat de onder druk staande olie langs de interface tussen de stang en de kop lekt. Dit gebied wordt de afdichtingsklier genoemd. Het voordeel van een afdichtingsklier is dat deze eenvoudig te verwijderen en te vervangen is. De afdichtingsklier bevat een primaire afdichting, een secundaire afdichting/bufferafdichting, lagerelementen, een wisser/schraper en een statische afdichting. In sommige gevallen, met name bij kleine hydraulische cilinders, zijn de stangklier en de lagerelementen gemaakt van één integraal bewerkt onderdeel.

Zeehonden
De afdichtingen worden beschouwd/ontworpen om de maximale cilinderwerkdruk, cilindersnelheid, bedrijfstemperatuur, werkmedium en toepassing te weerstaan. Zuigerafdichtingen zijn dynamische afdichtingen en kunnen enkelwerkend of dubbelwerkend zijn.
