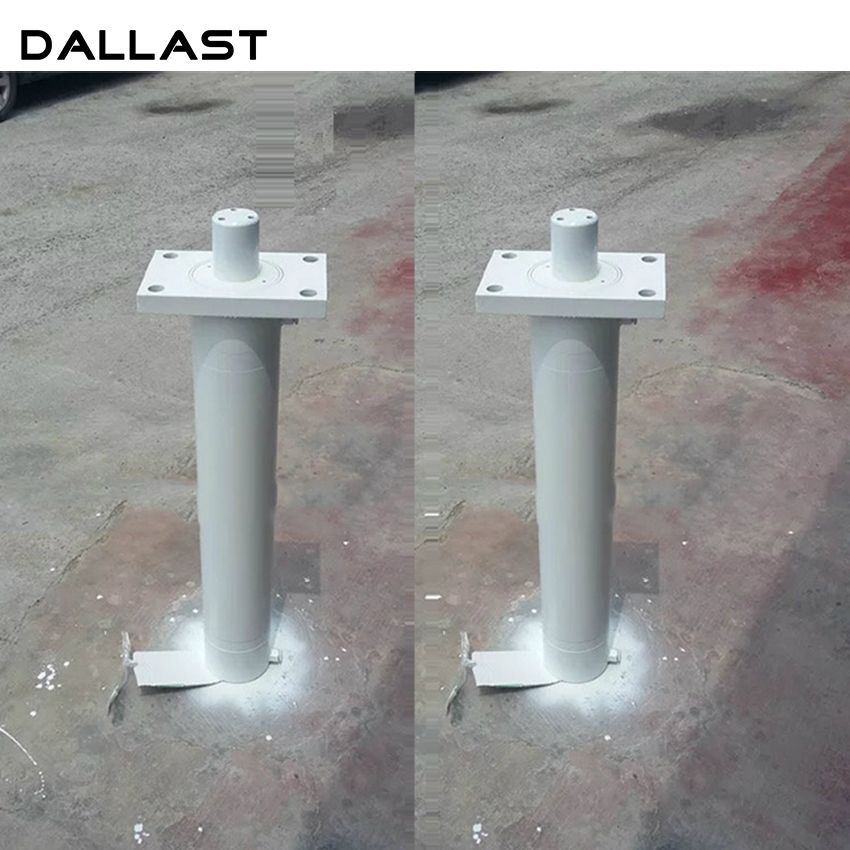

Introductie van hydraulische cilinder met voorflens
Hydraulische cilinder met voorflens gebruikt waar de kortst mogelijke kolomlengte vereist is en een voorste montageplaat beschikbaar is. Goede duw- en trekeigenschappen, maar er moet op worden gelet dat de zuigerstang correct is uitgelijnd met de hartlijn van de werkbelasting. Het flensprofiel kan indien nodig vierkant, rechthoekig, rond of zelfs een onregelmatige vorm hebben.
Classificatie van flensmontage
Flensgemonteerde hydraulische cilinders worden gebruikt om de hydraulische cilinders met flenzen op de machine te bevestigen. Het kan worden onderverdeeld in de volgende drie vormen.
1) De flensafdekking is aangebracht op de cilinderkop aan de zijkant van de zuigerstang en de buitenkant is stevig bevestigd aan het montageoppervlak van het externe onderdeel, en de figuur is vastgezet met schroeven. Dit type installatie is te wijten aan de reactiekracht wanneer de hydraulische cilinder werkt, en de installatiebout draagt de trekkracht van de vloeistofdruk, dus de diameter van de installatiebout wordt gepenetreerd en de sterkteberekening is vereist.
2) Hydraulische cilinder vooraan. De flensafdekking is op de cilinderkop aan de zijkant van de zuigerstang aangebracht en het binnenoppervlak is stevig vastgemaakt aan het montageoppervlak van het externe onderdeel. Dit type installatie is te wijten aan het feit dat de montagebout niet wordt belast wanneer de hydraulische cilinder in werking is, en voornamelijk wordt ondersteund door het montageondersteuningsoppervlak, dus het flenstype heeft een kleine diameter en een compacte structuur. Dit type installatie wordt het meest gebruikt bij vaste installatie.
3) De achterflens zet het hydraulische cilinderflenstype op. De flens bevindt zich aan de onderkant van de cilinder en de buitenkant van de flens is stevig bevestigd aan het montageoppervlak van het externe onderdeel en vastgemaakt met bouten. De verbindingsschroef van de hydraulische cilinder van dit type installatie heeft een kleine trekkracht, maar beïnvloedt de initiële buigsterkte van de zuigerstang en breekt.
Bij hydraulische cilinders met flensverbinding delen de bevestigingsbouten de lagerkracht en spelen ze alleen de rol van verbinding. Als de bout wordt blootgesteld aan gewrichtsspanning, zal onder invloed van de kracht vermoeiingsschade optreden, wat zeer gevaarlijk is. Probeer daarom bij het installeren kracht te gebruiken om de flensverbindingsplaat deze te laten dragen om directe kracht op de bout te vermijden.
product Introductie
Productiedetail
Productproces
Bedrijfsbureau
Bezorgen, verzenden en serveren
FAQ
Klanten uit Mexico overlegden met ons over de hydraulische cilinder van de voorflens
Neem voor meer informatie over onze hydraulische cilinder contact met ons op. Onze professionele technici helpen u bij het ontwerpen van verschillende gelaste hydraulische cilinders op basis van uw verzoek.
